真空速凝爐多功能性介紹 　　真空速凝爐主要用于各種金屬材料在真空或氣氛保護條件下的感應熔煉及快冷甩帶成型;適合各種材料的非晶、微晶薄帶或薄片的制備。 　　實驗型采用冷滾旋淬法制備薄片或薄帶非晶材料。采用噴鑄法制備塊狀或棒狀合金試樣，可用于制備大塊非晶材料。真空爐主要由真空腔體、熔煉裝置、噴鑄裝置、甩帶裝置、抽真空系統、爐體支架、電氣控制系統、水冷卻系統等組成。 　　真空速凝爐采用臥式爐體，側部開門結構，進出料方便，爐體結構緊湊，占地空間較小，采用高頻電源加熱，主要供大專院校及科研單位等在真空或保護氣氛條件下對金屬材料(如不銹鋼、鎳基合金、銅、合金鋼、鎳鈷合金、稀土釹鐵錋等)的熔煉澆鑄處理，也可進行合金鋼的真空精煉處理及精密鑄造。還可進行非晶甩帶，噴鑄和壓鑄處理，一臺設備多種功能。 　　此外，真空速凝爐是在抽完真空并充氫氣的保護狀態下，利用中頻感應的加熱原理，使處于線圈內的鎢坩堝產生了高溫，再通過熱輻射傳導到工作上，適用于科研、及軍工單位對難熔合金如鎢、鉬以及其它合金的粉末成型燒結。在真空保護的條件下，利用中頻感應加熱的原理使硬質合金刀頭及各種金屬粉末壓制體實現燒結的成套設備，是為硬質合金、金屬鏑、陶瓷材料的工業行業而生產設計的。

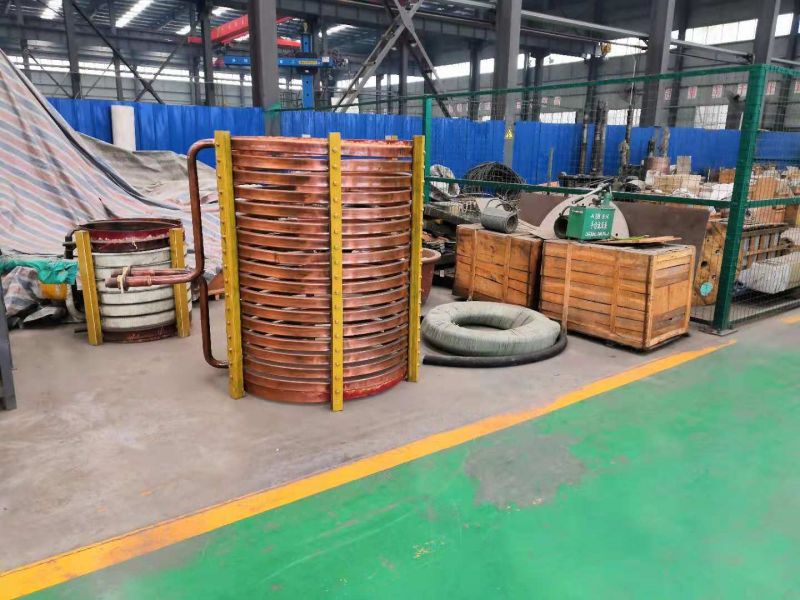

　　真空燒結爐是利用了感應加熱對被加熱物品進行保護性燒結的爐子，可分為工頻、中頻、高頻等類型。是在真空的環境中對被加熱物品進行保護性燒結的爐子，其加熱的方式比較多，如電阻加熱、感應加熱、微波加熱等;好的養護工作決定了爐子的使用壽命， 　　真空燒結爐的真空腔體是由爐體、爐蓋和爐底組成;爐體由304不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口;爐蓋由整體實心304加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況;爐底也是由整體實心304加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。 　　熔煉裝置由超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。極限溫度可加熱至1700℃。(容量按照50g,200g,500g,1000g來配)，熔煉完成后可通過手動傾倒到模具內。噴鑄裝置由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。(噴鑄配石英管，極限容量50g) 　　壓鑄裝置由特殊加壓裝置、壓架、底座、壓頭和母模等組成，當溶液澆鑄或者噴鑄到母模內，啟動加壓裝置對工件加壓，提高其致密性。真空燒結爐的壓鑄底部壓頭有定位槽，保證上下壓頭同心度;底部壓頭可調節高度;整套壓力架支撐在地上。爐體底部有防漏盤，防止熔液損壞真空腔體。 　　模具預熱系統為防止?jié)茶T到母模內的溶液冷卻過快，特在母模外部加裝感應線圈預熱，由一臺7.5Kw IGBT超音頻電源、水冷銅接頭和線圈等組成，如果不用預熱，也可取下感應線圈，用悶頭密封。預留有兩路進出水，水流量可通過流量計來控制(專門用于水冷銅模)。抽真空系統由一臺擴散泵、一臺雙極直聯泵、三臺氣動擋板閥、真空管路和真空計等組成，冷態極限真空度優于6.67×10E-3Pa。爐體支架由型材和鋼板拼裝而成，門板全部采用數控加工，尺寸精度高，外表噴塑處理，整體布局合理，顏色搭配美觀。和電控柜采用一體結構。 　　另外，真空燒結爐水冷卻系統是由水冷機、各種閥門和水管等組成，帶有電接點水壓表，具有超壓、欠壓報警功能。
