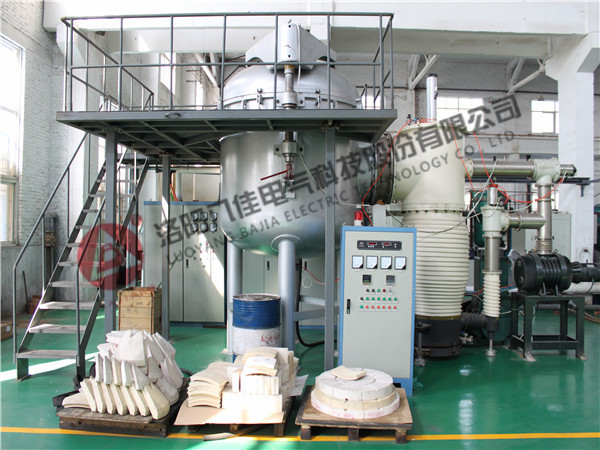

燒結爐的結構有哪些 　　真空燒結爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當的真空系統，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。其熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。以下是燒結爐的幾種結構： 　　1.鐘罩式結構 　　這種結構的真空缺座落在爐底上，整個爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構 　　這種結構不僅真空罐內部被抽成真空，而且真空罐外部的爐體部分也被抽成真空。這樣，就可以減少真空鑲承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。 　　在使用時還要注意，真空罐是真空甩帶爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下揮發。

　            壓縮真空計 　　壓縮式真空計連接到上端的封閉毛細管，下端連接到“Y”管的端口，“Y”管連接到汞儲存器。使用時，使用真空系統和“Y”管。口被連接，真空計旋轉時，被壓縮的氣體的汞，然后垂直位置被讀取以讀取“毛細管測量”和“毛細管特定的”，這是在之間液面的差測量真空度。壓縮真空計的優點是它具有很高的測量精度，可以用作真空測量的標準。它的缺點是使用不方便，反應緩慢，無法連續測量。由于壓縮計是根據氣體定律制造的，因此只能測量***氣體的分壓，并且不能測量蒸汽壓力。在具有大的部分蒸汽壓力的真空系統中，壓縮計的讀數不表示其真空。 　　真空烤箱（深圳中大強的形象） 　　兩個真空計，導熱系數為、 　　導熱型真空計，電阻真空計和熱電偶真空計的制造原理是真空系統中的分子數與傳導熱有關。當溫度隨電流增加時，周期性氣體被加熱，管壁溫度低，熱量被周圍的氣體分子傳遞，電阻絲的溫度發生變化，即它反映了氣體分子的數量。直接測量電阻電纜的溫度是非常不舒服的。由于電阻電纜的電阻值與溫度有關，因此可以用電橋測量電阻值。導熱真空計的優點是：1，可測量總壓力； 2，連續測量； 3，使用方便，可用于長距離測量； 4，結構簡單，易于制造；它的缺點是：1，有熱量慣性，當壓力變化很快時，反應就會延遲； 2，外部溫度對測量結果有一定影響； 3.電阻電纜表面的狀況發生變化，可能導致零偏差，影響讀數的準確性。 　　真空烤箱（深圳中大強的形象） 　　三個、電離真空計測量基于氣體的電離現象的真空度，可分為兩種類型：電離真空計和熱陰極真空計磁控放電。當能量源被施加到每個極，燈絲是白熾燈的狀態，發射熱電子。這些電子與管中的氣體分子碰撞，使氣體電離并產生完整的離子。離子通過離子收集，形成電流，電流隨壓力變化而變化。通過測量電流的大小，可以測量真空。熱陰極電離真空計的優點是：1，可測量總壓力； 2，連續測量； 3，測量范圍寬，靈敏度高； 4，電離計管小，則可以直接被測量被連接到的位置；對機械振動不敏感，慣性小； 6，校準曲線是線性的；它的缺點是：1，讀取涉及氣體的類型，對于不同的曲線不同的氣體；如圖2所示，白熾燈絲是，真空系統泄漏或突然的壓力突然升高時，燈絲將被損壞； 3，氣體被吸附在陰極和收集表面上，這容易產生測量誤差； 4，當低壓強時，殼體和電極的放電影響讀數； 　　真空表磁控放還采用氣體放電原理，但在監管不熱陰極。有在調節兩個平行的陰極，并且在所述兩個平行板的中間的電極框架上。整個調節電極部分處于磁場中。由于外部磁場的作用而陽極框架形狀是容易使電子移動，這會導致電子使得在空間的多個螺旋運動。增加電離效應會增加真空指示器的靈敏度。的優點是：1.沒有熱陰極，給燈絲由于空氣泄漏無損害； 2.可以連續測量總壓力； 3.放電電流大，使用儀器電路簡單； 4.強結構和鈍感給外界的缺點是，在壓力下，其靈敏度比電離真空計熱陰極低，不同的校準曲線所需要的不同的氣體；         真空爐系列產品，選擇洛陽八佳電氣。
